HL-ZL隧道拱頂注漿料
HL-ZL隧道拱頂注漿料
一、產(chǎn)品特點:
HL-ZL隧道拱頂注漿料具有微膨脹、高流動性、早強、無泌水、操作時間長等特性,不僅起到空洞充填作用,且能起到彌補或修整恢復二襯混凝土的缺陷的作用,提高襯砌混凝土整體質量。
二、產(chǎn)品具體性能如下表:
HL-ZL隧道拱頂注漿料性能要求
序號 |
實驗項目 |
技術指標 |
檢測結果 |
單項結論 |
|
1 |
拌合物表觀密度(kg/m3) |
2260±40 |
2280 |
合格 |
|
2 |
出機流動度(mm) |
380-410 |
400 |
合格 |
|
3 |
90min流動度保留值(mm) |
≥320 |
330 |
合格 |
|
4 |
分離度(%) |
-1.0~1.0 |
0.8 |
合格 |
|
5 |
泌水率(%) |
0 |
0 |
合格 |
|
6 |
塑性膨脹率(%) |
0.3-2 |
1 |
合格 |
|
7 |
抗壓強度(MPa) |
12h |
≥3.5 |
4.5 |
合格 |
1d |
≥18.0 |
20 |
合格 |
||
28d |
≥50.0 |
55 |
合格 |
||
8 |
抗折強度(MPa) |
12h |
≥1.0 |
3 |
合格 |
1d |
≥4.0 |
5.7 |
合格 |
||
28d |
≥10.0 |
15 |
合格 |
||
9 |
抗?jié)B性(MPa) |
≥1.5 |
1.8 |
合格 |
三、HL-Zl隧道拱頂注漿料的工藝特點:
1、二襯模板頂部預留注漿管及注漿排氣孔,同時兼做檢查拱頂混凝土是否飽滿的觀察孔。

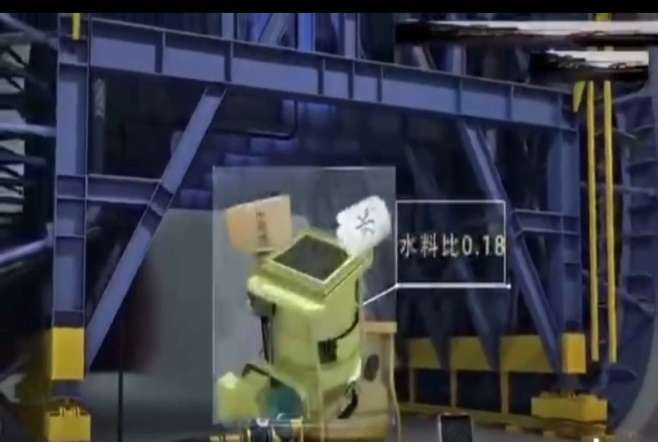

2、采用WX-RPC注漿管(以下簡稱RPC管)、專門使用的隧道拱頂注漿料作為充填砂漿、制漿注漿一體機等灌注設備,設備簡單,走行及操作方便。
3、操作簡便,注漿一板二襯只需要2h左右,且不占用正常二襯施工時間。
4、帶模注漿可在混凝土初凝時開始注漿,且注漿壓力遠高于脫模后的注漿壓力,提高襯砌混凝土與注漿處理漿液的整體性,修整恢復各種混凝土缺陷。
帶模注漿時,由于受到臺車模板的保護,二襯混凝土不會破壞。一般混凝土澆筑壓力超過6MPa,注漿漿液的壓力一般不超過1.0MPa。
四、包裝儲存
本產(chǎn)品采用復合牛皮紙袋包裝,50Kg/袋。
本產(chǎn)品應貯存在干燥、清潔的庫房內(nèi),注意防潮、防止日曬雨淋,貯存溫度宜為5-35℃。自生產(chǎn)之日起,有效貯存期為6個月。
上一頁:沒有了…
深入了解壓漿料的用途
發(fā)表時間:2023-12-12支座砂漿與高強灌漿料的區(qū)別
發(fā)表時間:2023-10-27湖南灌漿料夏季施工的注意事項
發(fā)表時間:2023-12-14灌漿料的性能及用途
發(fā)表時間:2023-12-14湖南灌漿料和混凝土區(qū)別
發(fā)表時間:2023-12-14湖南膨脹劑小知識
發(fā)表時間:2023-12-14湖南支座砂漿的養(yǎng)護措施
發(fā)表時間:2023-12-14壓漿料和灌漿料的區(qū)別?
發(fā)表時間:2023-12-14湖南減水劑母液的使用方法
發(fā)表時間:2023-10-27湖南減水劑變質原因
發(fā)表時間:2023-10-27湖南速凝劑的特性
發(fā)表時間:2023-10-27湖南速凝劑的種類
發(fā)表時間:2023-10-27
