湖南長沙輝力 - 液體無堿無氯速凝劑
- 產(chǎn)品分類:其它外加劑
- 產(chǎn)品標(biāo)簽:湖南液體無堿無氯速凝劑
- 瀏覽次數(shù):已有3124位客戶關(guān)注
湖南液體無堿無氯速凝劑供應(yīng)商咨詢 ,咨詢電話

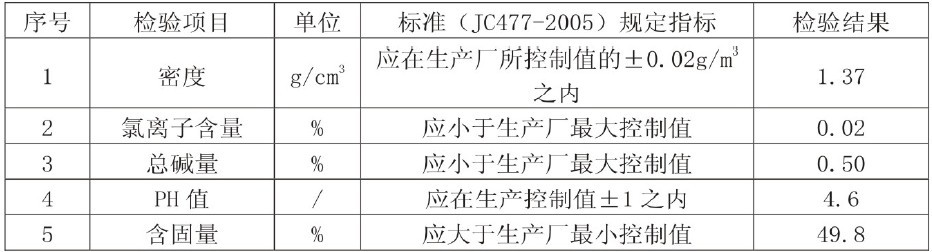

HL-S2液體無堿無氯速凝劑的特點(diǎn):無堿無氯無腐蝕無毒,解決了施工中普遍存在的粉狀速凝劑添加不均勻、回彈、粉塵大、嚴(yán)重危害施工人員健康、混凝土后期強(qiáng)度損失明顯、易引起鋼筋銹蝕等傳統(tǒng)問題。HL-S2液體無堿無氯速凝劑的性能指標(biāo)不僅滿足JC477-2005標(biāo)準(zhǔn)要求,產(chǎn)品物化性能對(duì)人體無害,速凝劑的堿含量可低于1%、氯離子含量低于0.1%,混凝土后期強(qiáng)度不損失,噴射混凝土的耐久性提高,且與水泥的相容性好,料漿和易性好。中鐵一局和中鐵四局在武廣客運(yùn)專線施工中應(yīng)用非常良好,是目前國內(nèi)外產(chǎn)品。

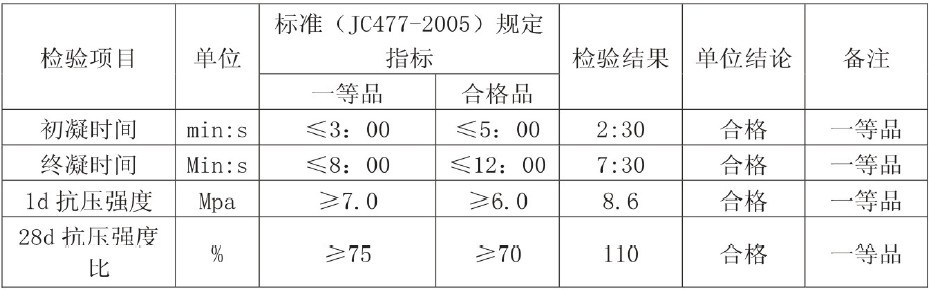

摻速凝劑凈漿及硬化砂漿的性能(摻量4%)
二、速凝機(jī)理
本品主要由無機(jī)硫鋁酸鹽、有機(jī)促凝劑、穩(wěn)定劑、稀釋劑等組分構(gòu)成,在水泥漿體中,X-離子、SO42-和Al3+等離子與水泥中的陰陽離子結(jié)合,生成大量晶體,并且使得水化產(chǎn)物(C-S-H)中的C/S值降低,C3S表面的雙電層難以形成,加上有機(jī)促凝組分的引入,從而使水泥迅速凝結(jié);同時(shí)由于引入了自制的穩(wěn)定劑使得產(chǎn)品各材料間離子形成相互不產(chǎn)生碰撞,產(chǎn)品不產(chǎn)生沉淀、析晶等現(xiàn)象。本產(chǎn)品在0℃甚至更低溫度的條件下不會(huì)產(chǎn)生沉淀。
三、使用方法及注意事項(xiàng)
1、 使用前應(yīng)對(duì)工程所用水泥,進(jìn)行凝結(jié)時(shí)間試驗(yàn),以確定適宜的摻量,本產(chǎn)品摻量為水泥重量的 3%-5%(試驗(yàn)方法是:取水泥 400g,按 0.3~0.4水灰比加水,水灰比不得大于 0.4,攪拌均勻后加入本品,迅速攪拌10s左右裝模,測定凝結(jié)時(shí)間)。
2、 本液體無堿無氯速凝劑宜與減水劑復(fù)合使用。
